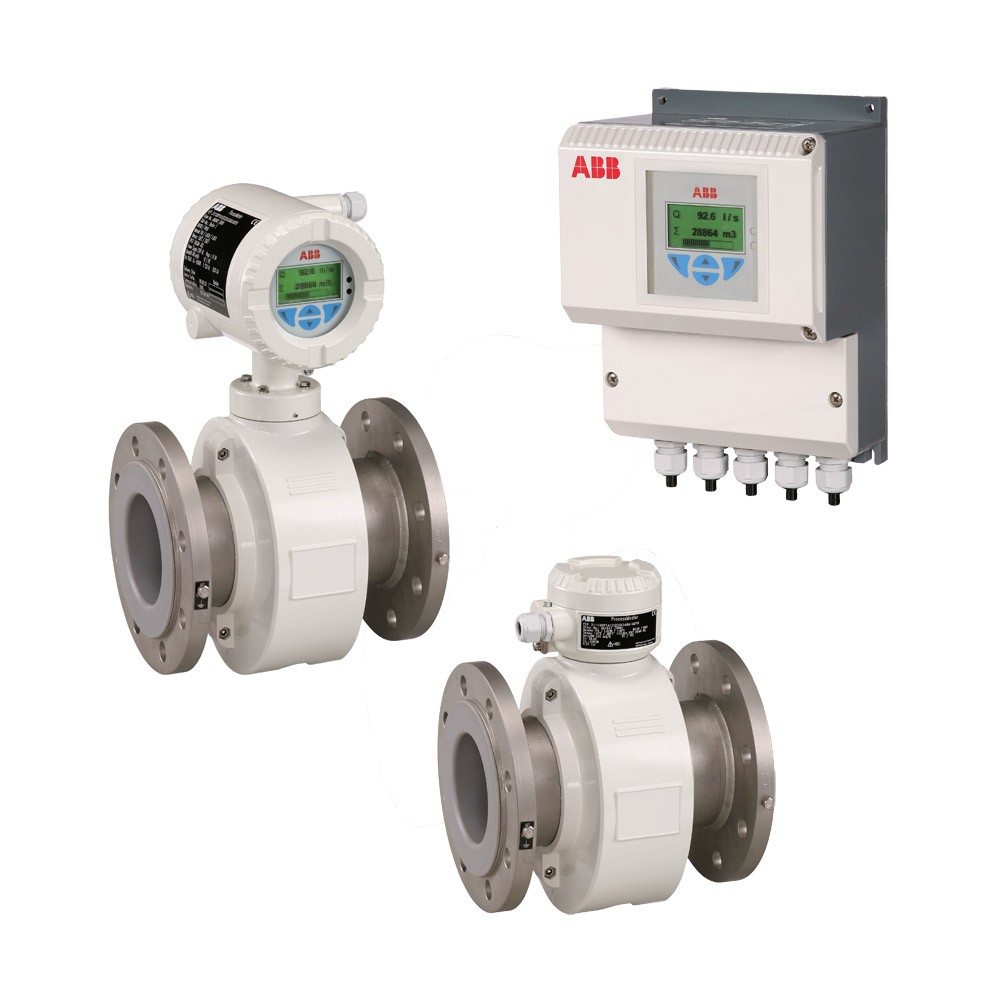

Caudalímetros electromagnéticos ABB: PROCESS MASTER

Los caudalímetros electromagnéticos ABB ProcessMaster están diseñados para su uso en multitud de aplicaciones, y existen modelos específicos para el sector del agua potable, regadíos, aguas residuales, plantas de tratamiento de aguas residuales y de regeneración de efluentes. Esta línea constituye una evolución tecnológica de la gama COPA-XE y MAG-XE.

Los caudalímetros electromagnéticos PROCESS MASTER presentan como características:

• Posibilidad de diseño compacto o versión remota con convertidor separado.

• Longitudes de instalación estandarizadas.

• Amplia gama de señales de salida.

• Selección de materiales de recubrimiento aprobados para aguas potables.

• Posibilidad de alimentación eléctrica.

• Adecuados para instalaciones subterráneas inundables.

• Fácil puesta en marcha y fiabilidad de operación.

• Completas funciones de diagnóstico.

• Elevada precisión 0,4% (opcional 0,2%).

• Opcionalmente posibilidad de medición de tuberías

parcialmente llenas.

• Protocolo comunicación HART incluido.

• Gracias a la presencia de memoria en el primario o transductor, el convertidor lo reconoce automáticamente, con lo que los datos del transductor y los parámetros específicos del punto de medición se cargan automáticamente, facilitando y acelerando la puesta en funcionamiento y no requiriendo convertidores diferenciados para cada primario.

• Las instalaciones existentes con los modelos COPA o MAG-XE se pueden equipar con el convertidor de medición ProcessMaster para ponerse al día con el último nivel tecnológico.

» Características técnicas PRIMARIO

• Posibilidad de diseño compacto o versión remota con convertidor separado.

• Modelo FEP311

• Precisión: 0,4% del caudal actual (opcionalmente, 0,2%)

• Bridas DIN de DN3 hasta DN2000, presión nominal de PN10 hasta PN40

• Material de la carcasa:

   -Hasta DN400: aluminio

   -DN450 y superior: acero

• Hasta DN200:

   -Recubrimiento: teflón

   -Electrodos: Hastelloy C

• DN250 y superior:

   -Recubrimiento: goma dura

   -Electrodos: AISI 316 Ti

• Opciones de protección: IP67, IP68

» Características técnicas CONVERTIDOR

• Alimentación eléctrica: 85-253VAC, 24VAC, 16,8-

31,2VDC.

• Salida de corriente: 4-20mA activo o pasivo.

• Salida de impulsos: activa o pasiva, ajustable in situ a través del software.

• Salida de conmutación: Optoacoplador, función

programable.

• Entrada de conmutación: Optoacoplador, función

programable.

• Comunicación: Protocolo HART (estándard).

» Especificaciones técnicas

• Módulo convertido universal enchufable.

• Rango de caudal ajustable entre 0,5 y 10m/s.

• Conductividad mínima 5μS/cm (20μS/cm para agua

desmineralizada).

• Tiempo de reacción: en el caso de una variación del

0-99% > 200ms.

• Consumo de potencia: < 20VA.

• Temperatura ambiente: – 20 a + 60ºC.

• Temperatura del fluido: – 25 a + 130ºC.

• Botones sin contacto para parametrizar el equipo sin

necesidad de abrir la carcasa.

• Display con iluminación de fondo orientable sin

necesidad de usar herramientas adicionales. Contraste

ajustable y visualización completamente configurable.

• Longitud de cable de señal (suministro estándard

10m):

a) sin preamplificador: 50m máximo con una conductividad de 5μS/cm / 100m máximo con una conductividad de 20μS/cm.

b) con preamplificador: 200m máximo con una conductividad de 5μS/cm.

» Requisitos de instalación y montaje

• Conexión a tierra:

La puesta a tierra del transductor es importante para garantizar que el caudalímetro electromagnético funcione correctamente. Los tornillos de puesta a tierra del transductor deben ser ajustados al potencial del conductor protector.

Recomendamos realizar la puesta a tierra mediante la instalación de dos anillos de puesta a tierra (aguas arriba y aguas abajo del sensor de medida), debido a la gran diversidad de materiales o recubrimientos utilizados en las tuberías de conducción de fluidos. Los anillos de puesta a tierra resultan imprescindibles en el caso de la presencia de tensiones, parásitos en el agua (por ejemplo en las inmediaciones de un grupo de bombeo). Se recomienda la utilización de fuentes de alimentación eléctrica estabilizadas.

• Montaje:

El tubo medidor siempre tiene que estar completamente lleno de agua. La dirección del flujo tiene que corresponder a la marca (si existe). Al montar los tornillos de la brida, hay que observar el par máximo de apriete. La tubería no debe ejercer ninguna fuerza o par de torsión sobre el aparato.

• Instalación:

Deben utilizarse tramos rectos de tubería de al menos 3 x DN aguas arriba del caudalímetro y de al menos 2 x DN aguas abajo, como puede observarse en la imagen:

Los accesorios, codos, válvulas, etc., no deben instalarse directamente delante del primario.

Las válvulas de mariposa deben instalarse de tal forma que el disco de la misma no penetre en el medidor. Las válvulas y otros elementos de desconexión deberían instalarse en el tramo de salida.

En el caso de instalaciones no horizontales, es preferible que el flujo circule desde abajo hacia arriba. El caudalímetro debe trabajar siempre lleno de agua.
